El “Alien Crosstalk” mide la diafonía inducida en un par de cables del enlace víctima por pares de cables adyacentes (del enlace perturbador) o la ruta. El efecto “Alien Crosstalk” se define y mide como Alien NEXT y Alien FEXT.

Los cables perturbadores afectan la capacidad del cable perturbado (víctima) para transmitir los datos. Esto se vuelve más importante a medida que aumentamos el requisito de ancho de banda de los cables para aplicaciones más rápidas. Al utilizar cables blindados, es decir (donde hay al menos un blindaje exterior), la diafonía alienígena no sería un problema. Sin embargo, si el escudo no termina correctamente, incluso un sistema blindado puede fallar.

¿Cómo medimos Alien Crosstalk? (Con un equipo Fluke)

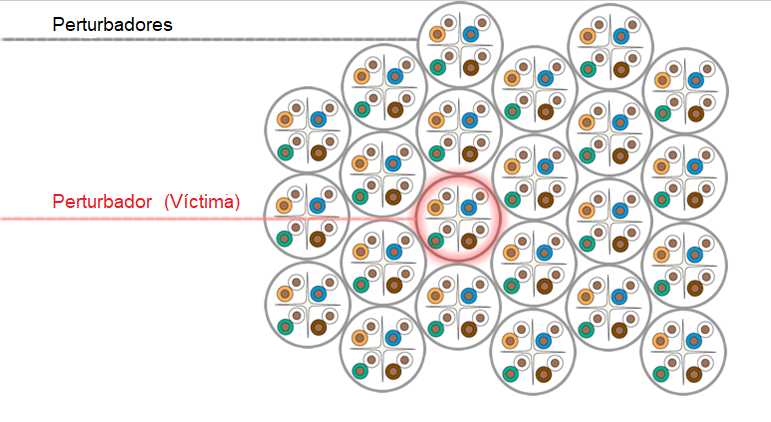

La diafonía externa la medimos entre cada par de cada cable perturbador y cada par de cable perturbado en un paquete de cables. Por lo que vamos a realizar 16 mediciones de PSANEXT (Power Sum Alien Near End Crosstalk) entre cada cable perturbador y el cable perturbado. Hacemos esto en el extremo cercano para cada cable perturbador del par de cables perturbados en el paquete.

¿Qué dice la norma sobre el número de pruebas requeridas en una instalación?

La norma ISO/IEC 14763-2 define que se debe probar un número igual de enlaces cortos, medianos y largos a un nivel de calidad de aceptación equivalente (AQL) de 0,4 % como se define en ISO 2859-1, para poblaciones de enlaces de hasta 500 000 enlaces. Entonces, el número máximo de paquetes perturbados que tendría que medir sería entre 3 y 315.

Certificación de “Alien Crosstalk” según los estándares

Para llevar a cabo los procedimientos de comprobación de los parámetros de "Alien Crosstalk", es necesario el DTX-8000 con el hardware y el software suministrados en el kit de DTX 10 Gig. Este kit incluye:

• Módulos de comunicación conectados a la parte trasera de las unidades principal y remota de DTX-8000.
• Adaptadores de canal optimizados para la comprobación del "Alien Crosstalk".
• Adaptadores de enlace permanente optimizados para comprobar y certificar la Cat 6a/clase EA enlaces permanentes.
• Los terminadores de enlace proporcionan terminaciones en modo diferencial y en modo común para la comprobación a alta frecuencia.
• Software basado en Windows que almacena todos los resultados de medición entre enlaces de cableado individuales y calcula los parámetros de (Power Sum Alien Cross-talk) de todos los enlaces perturbadores.

La unidad principal del DTX-8000 se conecta al enlace de cableado perturbado (enlace víctima) y la unidad remota se conecta al enlace perturbador. Las dos unidades miden el "Alien Crosstalk" del extremo cercano entre todos los pares de cables de los dos enlaces en unos 25 seg. Tenga en cuenta que los módulos de comunicación de "Alien Crosstalk" deben instalarse en las dos unidades y que ambos módulos deben estar conectados entre sí por medio de un patch cord.

Asimismo, los dos cables de la comprobación deben tener conectados los terminadores de enlace especiales.

Mediciones Alien NEXT de par a par. La unidades principal y remota se sitúan lado a lado en un extremo del grupo de cableado. Estas unidades se conectan a cables distintos. Los módulos de comunicación de "Alien Crosstalk", conectados entre sí, proporcionan la sincronización de medición necesaria para que las herramientas lleven a cabo todas las ediciones de Alien NEXT de par a par.
